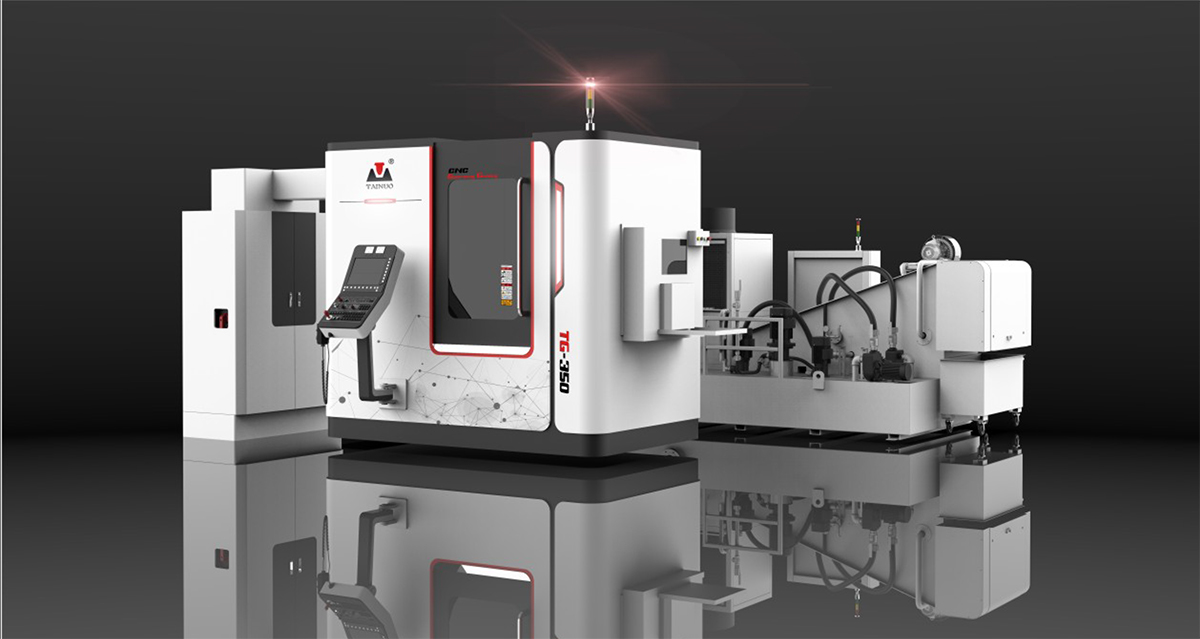

數控蝸桿砂輪磨齒機
■ 機床簡介
●采用高端的數控系統支持精密和復雜的數學運算
●采用獨特的床身結構，十一軸五聯動
●工件軸采用高速直驅力矩電機轉臺全閉環控制
●高速高扭矩砂輪電主軸支持寬泛的加工類型
●抗扭曲磨削(扭轉控制磨削)
●豐富的機床配置及靈活的自動化方案
■ 適用范圍
減速機齒輪、工程機械齒輪、農機及汽車齒輪等中大批量齒輪
■ 技術規格
| TG-350 | |
| 工件規格 | |
| 工件直徑（Max.） | Ф350mm |
| 工件模數（Max.） | M6 |
| 工件螺旋角（Max.） | ±45° |
| C軸臺面直徑 | Ф180mm |
| 磨削參數 | |
| 主軸接口錐度 | HSK C80 |
| 砂輪規格（Max.） | Φ280 × φ115 × 160mm |
| 修整輪規格（Max.) | Φ140 × φ52 × 40mm |
| 運動參數 | |
| 砂輪主軸（S軸） | 23kw Max.7000rpm |
| 工作臺旋轉（C軸） | 21kw Max.1000rpm |
| 修整主軸（S2軸） | 1.7kw Max.6000rpm |
| 徑向軸（X軸） | 270mm(90-360mm) |
| 切向軸（Y軸） | 250mm(0-250mm) |
| 軸向軸（Z軸） | 600mm(150-750mm) |
| 尾座軸（W軸） | 400mm(350-750mm) |
| 總機規格 | |
| 機床電源 | 3AC 380V 60KVA |
| 控制系統 | FANUC 31i-B (11 Axes) |
| 安裝面積 | 5320×6320x2900mm |
| 主機重量 | 12,000kg |
