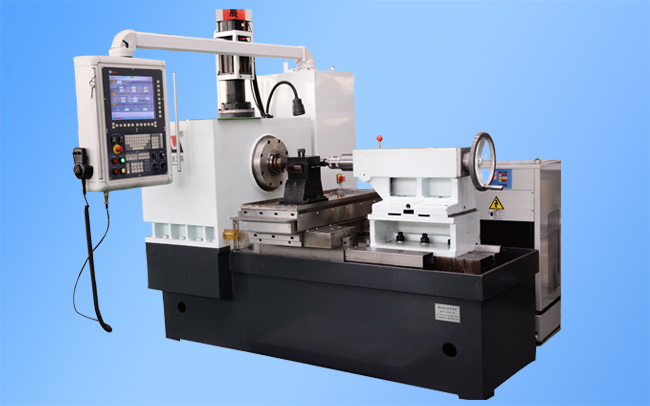

HTM-Ⅱ數控鏟齒車床
1、機床簡介
HTM-Ⅱ數控鏟齒車床采用錸納克G-SPEED NC U3數控系統，其中X軸（進給和鏟背）采用沙迪克的大推力直線電機，并配上發格直線光柵，全閉環設計。在傳動機結構上采用THK的滾動導軌和滾珠絲杠。
特點：高速、高精度，鏟齒速度快可達8次/秒。
功能：適用于齒輪滾動（剃前滾刀、磨前滾刀）蝸輪滾刀、鏈輪滾刀、帶輪滾刀、矩形花鍵滾刀、環形扣滾刀、成型特形滾刀及銑刀的粗鏟。
2、主要技術規格
| Z軸（橫向軸、工件移動）行程 | 500mm |
| X軸（縱向軸、進給和鏟背）行程 | 100mm |
| C軸（分度軸）行程 | 旋轉軸 |
| 被加工工件尺寸 | 外徑Φ220mm，長度≤350mm |
| 被加工工件模數 | m1~m12(m8~m12需分刀鏟) |
| 快移動速度 | 1000mm/min |
| 電源 | |
| 機床外形尺寸（長×寬×高） | 2600×1600×2200mm |
| 機床重量 | 約5000kg |
| 占地面積 | 約12m1（3*4m） |
